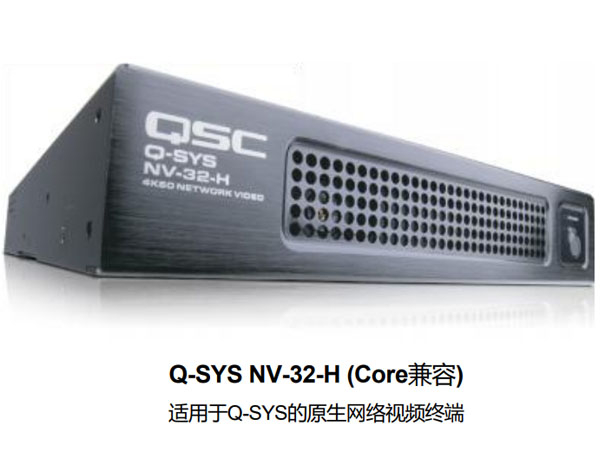

NV-32-H（Core兼容）是Q-SYS生态系统原生的一款可软件配置的多用途视 频终端设备，能够根据应用程序的需求提供两种操作模式供您选择。

        • Core模式: 集成Q-SYS音视频处理器、控制引擎和本地HDMI视频切换器，以支持中小型会议室和课堂的视频协作。

        • 外设模式: 支持原生HDMI和视频分发，无需额外的控制处理器、桥接设 备，也无需进行复杂的编程工作。

        与所有Q-SYS设备一样，NV-32-H（Core兼容）提供原生集成和控制，简化了 设置、配置和固件管理，同时不需要具备*编程知识。

Core模式

        • 一体化Q-SYS处理器：“Core模式”具有与Q-SYS Core产品组 合相同的集成音频、视频和控制功能，且具有专门针对小型 会议室或教室中的视频协作而调整的特定输入输出和处理 功能。

        • 板载HDMI切换：3x2 HDMI输入输出使室内用户可以轻松共 享笔记本电脑或其他视频源的演示或视频内容（在此模式 下，视频编码/解码不可用）。 板载HDMI切换为3x1@ 4K60 或3x2 @ 1080p。

        • 整合AV功能：1 RU半机架单元整合了不同的AV功能，以节省 物理空间并降低硬件和安装成本。 外设模式

        • 品质：NV-32-H通过标准的千兆网络提供高质量、低延迟的 视频流，分辨率为4K60 4：4：4。

        • 网络优化压缩方案：Q-SYS Shift™视频压缩编解码器可根据 内容主动调整网络带宽资源，为普通会议内容节省了大量网络资源的同时，不影响传输全动态视频的品质。

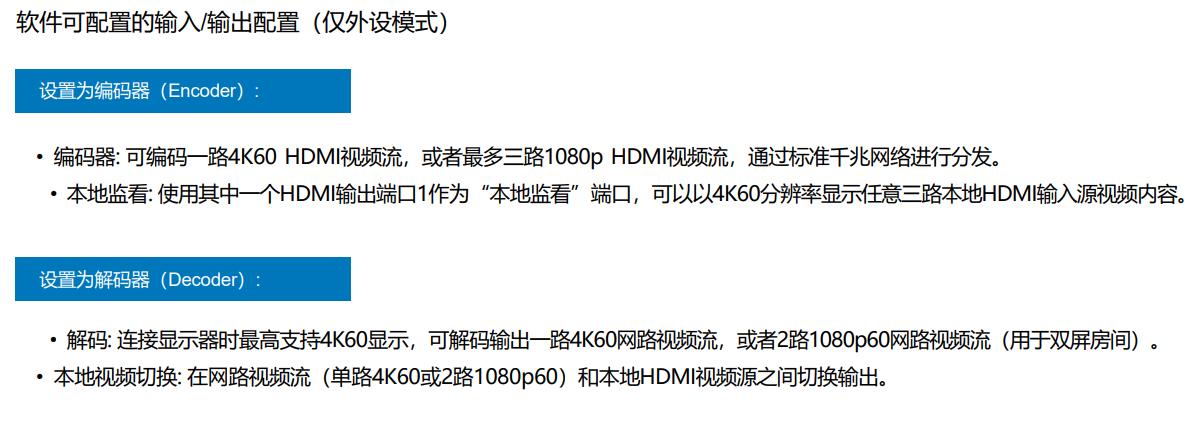

        • 单一设备解决方案：NV-32-H可配置为编码器或解码器，从 而简化了指令和流程规范，提升会议空间灵活性。

        • 多路同步流媒体： NV-32-H具有3路HDMI输入和2路HDMI 输出，可通过单个设备实现灵活的会议室房间设计应用，例 如带双屏幕的1080p60显示。 它还支持具有双视频输出的 软件编解码器应用。

        • 本地输出切换： 当设置为解码器时，NV-32-H除了显示来自网络流的内容外，还可以切换输出本地视频源。

        • 测试网络：NV-32-H具有网络测试功能，可在Q-SYS Designer 软件中访问该功能，从而在网络上发送完整的视频数据负 载，以检查潜在的网络配置问题，而无需实际的视频source 接口和/或sink接口。

共同好处

        • 原生集成和控制：基于Q-SYS软件的控制使您可以将原生

        Q-SYS设备（包括NV-32-H）添加到系统设计中，并通过简单 的拖放组件将其路由到网络上的任何位置。这简化了设置， 配置和固件管理，并且不需要其他硬件或*编程知识。

        • Q-SYS Web会议集成：NV-32-H允许用户通过USB连接设备，以集成Q-SYS音频和会议摄像机数据流，从而轻松开始 远程会议。

        • Q-SYS音频集成：NV-32-H可以解嵌HDMI视频源中的音频， 并与视频流一起路由到网络上的任何其他节点，或使用解码 器HDMI加嵌音频输出，或作为Q-LAN音频信号，寻呼到任何 其他Q-SYS生态系统设备中。此外，板载模拟音频输出支持 直接连接Q-SYS非联网功放、外部扬声器或录音设备。

        • 基于IP的USB HID路由 ： 允许用户连接USB HID设备（键盘， 鼠标或触摸屏）并通过网络路由信号，从而简化了安装过程，并通过将设备从房间中移出而降低了成本。

控制

        • RS-232：三针欧插端子连接，用于控制第三方设备（通过Q-SYS系统实现），用户可配置。

        • GPIO：三个输入和两个输出用于控制，用于控制第三方设备 （通过Q-SYS系统实现），用户可配置。

USB

        • 经由IP的USB HID路由：允许用户连接USB HID设备（键盘、 鼠标或触摸屏）。

        • Q-SYS音视频桥接 ：NV-32-H是Q-SYS音视频桥接的原生终端设备。此功能在Core模式和周边设备模式中均可使用。NV-32-H可通过一个USB连接来模拟网络摄像机视频驱 动器、AEC耳麦音频驱动器、多通道声卡驱动器，从而支持用 户通过USB连接设备，以集成Q-SYS音频和摄像机数据流。

音频

        • 网络音频：使用共计40x32路网络通道，包括Q-SYS本机音频通道或Dante通道（*多许可32x32）。

        • HDMI音频输入：每个HDMI输入*多可接收8路PCM音频通 道，这些音频通道可在Q-SYS Designer软件中任意路由。

        • HDMI音频输出：每个HDMI输出能够输出多达8路PCM音频 通道，每个HDMI输出都可作为SYS音频输出的目的地，可支持全部Q-SYS音频功能，如寻呼，音频播放等。

        • *多支持3个Q-SYS NM-T1桌面麦克风

        • 模拟音频输入：通过一个3.5mm TRS连接器，实现麦克风/线 路音频输入，输入音频可在Q-SYS Designer软件中任意路由，支持直接链接麦克风或音频播放器。

        • 模拟音频输出：3.5mm TRS连接器，线路输出，可在Q-SYSDesigner软件中路由，用于连接QSC的非联网功放、外部扬 声器或录音设备。

安全

        支持音频和视频信号从编码器到解码器的AES-128加密以及 802.1x身份验证（Q-SYS Designer v8.4或更高版本中可用）。

        内容保护：符合HDCP 2.2

Q-SYS Shift 自适应视频压缩编解码器

        • 模式: 组播或单播

        • 带宽: 10 Mbps – 800 Mbps

        • 网络流协议: RTP

缩放器

        每个HDMI输出都具有*的、广泛兼容的4K60 4：4：4倍线器，可以适应*具挑战性的分辨率和帧速率转换。每个HDMI输 出上的缩放器可以在三种模式下运行（可在Q-SYS Designer软 件中配置）：

        • 拉伸以适合

        • 保持纵横比

        • 1：1像素映射

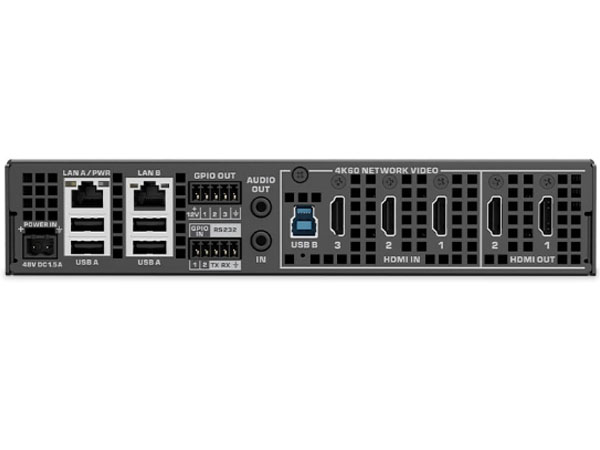

连接器

        • USB A型：连接USB音频周边设备（耳机、麦克风或扬声器）或USB HID设备（键盘、鼠标或触控屏）；通过Q-SYS网络路由 信号。

        • USB B型：NV-32-H可以通过一个USB连接来模拟网络摄像机视频驱动器、AEC耳麦音频驱动器、多通道声卡驱动器，从 而支持用户通过USB连接设备，以集成Q-SYS音频和摄像机 数据流。

        • 模拟音频输入：3.5 mm TRS连接，用于从麦克风或媒体播放器（如手机或平板电脑）输入PC级音频。

        • 模拟音频输出：3.5 mm TRS连接，用于Q-SYS非网络功放、 外部扬声器或录音设备。

        • LAN A：可以连接到网络；支持PoE++，NV-32-H可通过802.3bt Type 4中跨供电器或网络交换机供电。

        • LAN B：音频和控制流量的冗余连接（仅Core模式）。可用于 连接到备用网络以监视/管理流量。

        • 电源输入：两针欧式端子连接，用于连接外部48 V DC，1.5 A 电源（不包括在内）。

        • RS-232：三针欧式端子连接，用于Q-SYS控制第三方设备

        • GPIO：欧式端子连接，用于Q-SYS控制第三方设备。
